ماژول بلوتوث صوتی Xs3868

ماژول بلوتوث صوتی  Xs3868

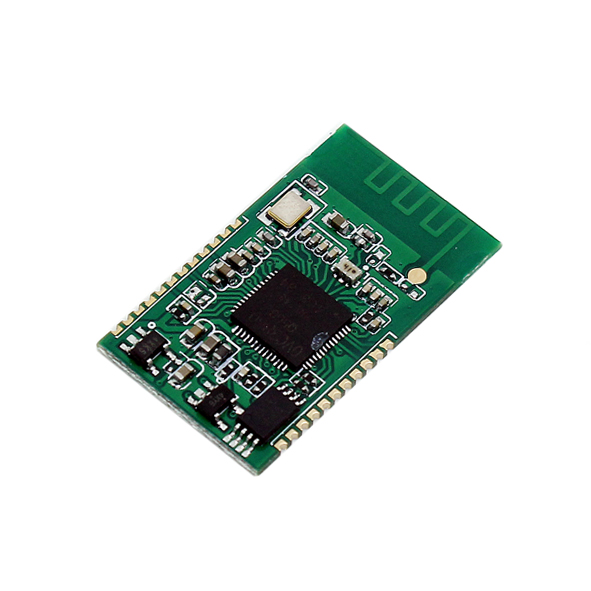

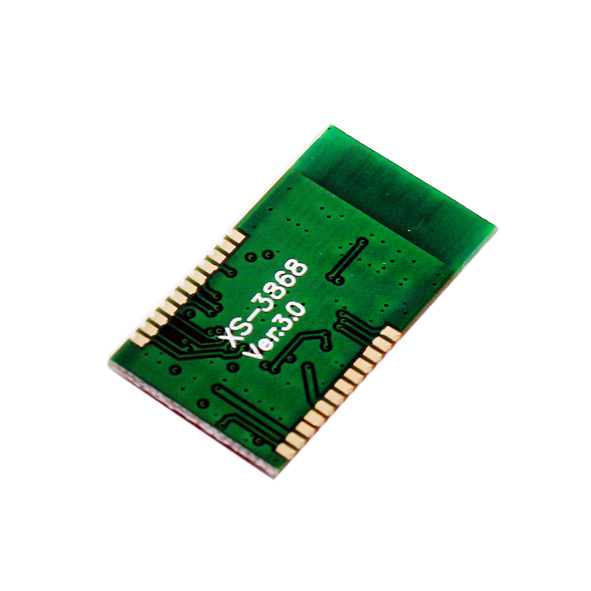

ماژول بلوتوث صوت XS3868 بر پایه آی سی OVC3860 با ولتاژ پایین فعال می‌شود و دارای یک فرستنده و گیرنده بلوتوث با فرکانس 2.4GHz است که می‌تواند انتقال صوت را با کیفیت بسیار بالا انجام دهد. این تراشه دارای یک پردازنده قوی است که از باتری‌های لیتیوم یون پشتیبانی می‌کند و قابلیت پشتیبانی از A2DP و AVRCP و پروتکل کنترل از راه دور بلوتوثی، توانایی انتقال صدای استریو را دارد. این برد بمنظور توسعه و راه اندازی ماژول بلوتوث صوت بکار می رود. ماژول بلوتوث صوت Bluetooth XS3868 استریو دو کاناله با توانایی دریافت و انتقال داده با سرعت 3Mbps در محدوده 10 متر مربع می‌باشد.
لامپ های LED های درنظر گرفته شده وضعیت های مختلفی از جمله باطری در حال شارژ، شارژ کامل باطری، کمبود شارژ و ارسال و دریافت اطلاعات را نمایش می دهد. به این ترتیب به کمک این برد و ماژول بلوتوث صوت XS3868 می توانید یک هدفون بیسیم یا با افزودن آمپلی فایر پرقدرت اسپیکر بیسیم طراحی کنید. این برد دارای ابعاد کوچک 49*22 میلی متر است و بر روی این برد کلیدهایی به منظور کاهش یا افزایش صدا، پخش یا توقف، و... و همچنین جک خروجی صدا استریو درنظر گرفته شده است که دارای توان 40 میلی وات با مقاومت 32 اهم است. این ماژول صدا از بلوتوث ورژن 2 پشتیبانی می کند و قابلیت تشخیص پایین آمدن سطح ولتاژ را دارد.
رمز عبور ماژول برای جفت شدن با دستگاه های دیگر 0000 می باشد.

Description:
The Bluetooth technology manages the communication channel of the wireless part. The Bluetooth modules can transmit and receives the data wirelessly by using two devices. The Bluetooth module can receive and transmits the data from a host system with the help of the host controller interface (HCI).
A Bluetooth module is usually a hardware component that provides. Bluetooth may be an accessory or peripheral, or a wireless headphone or other products.
The OVC3860 is a low power single-chip Bluetooth RF transceiver baseband processor for Bluetooth stereo solutions. The OVC3860 is a 2.4GHz RF transceiver, Bluetooth v2 + EDR (enhanced Data Rate) baseband, can transfer high-quality 20bit stereo audio CODEC, and a complete on-chip power management unit including switch regulator can support a Lithium-Ion, Polymer Batteries, and LQ linear regulators.
The OVC3860 has a configurable Bluetooth stack integrated with profiles and applications including A2DP v1.2 AVRCP v1.3, HSP v1.2, and HPF v1.5 integrated with an on-chip SBC decoder, these device is fully compliant with the Bluetooth 2.0+EDR specification that produces a quality Bluetooth Stereo Audio and Voice Communication function.

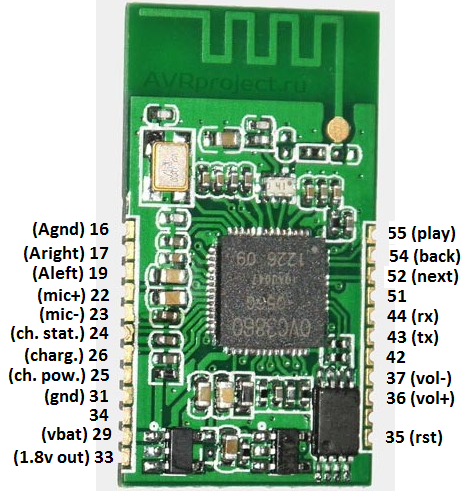

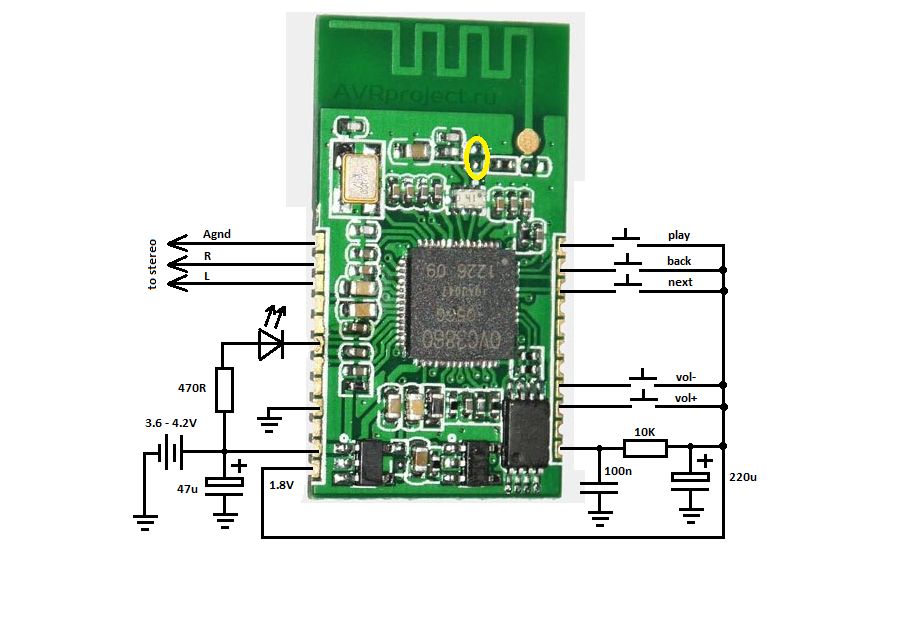

Features :
Frequency: 2.402 ~ 2.480 GHz
Transmitter Power: 4 dBm (PCB antenna), Class2
Receiver Sensitivity: -82 dBm

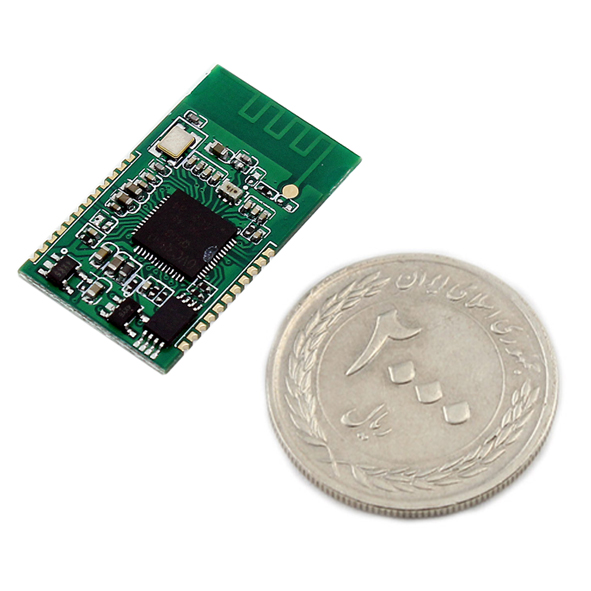

Module Size: 30 x 17 x 3.4 mm
Bluetooth Version: 2.0
Range: About 10 m
Data Transfer Rate: Up to 3 Mbit
External Antenna: Yes (through the SMT pad)
Mono Microphone Connection: Yes
Control the flow of audio and volume (buttons)
Indication of the operation of the module by two LEDs
Stereo audio output (designed for connecting headphones with a speaker impedance of 32 Ohms - built-in headphone amplifier with a capacity of 40 mW)
Power Supply: 3.6 ~ 4.2 V
Current Consumption: up to 55 mA in audio playback mode
The current consumption in sleep mode is less than 10 mA (in fact, less than 1 mA)
Transition time power saving mode 5 min (if nothing is playing)
Profiles: A2DP V1.2 –Sink Only, AVRCP V1.4 –Controller Only, HSP V1.2, HFP V1.5
Connection speed on UART: 115200 baud (used mainly for debug-a)
Built-in 20 bit stereo DAC
Built-in 16 bit mono ADC
Built-in battery charge controller Li-ion, Li-Pol, charging current up to 150 mA
Connection password: 0000
