برد توسعه XILINX FPGA SPARTAN7 EDGE به همراه ESP32
برد اسپارتان اج از پردازنده FPGA اسپارتان 7 بهره می برد که جزو تراشه های مقرون به صرفه و جدید شرکت زایلینکس محسوب میگردد. برد دارای طرح شکل آردوینو است و کاربران آردوینو نیز می توانند بدون نیاز به دانش FPGA از قابلیت های این سری از تراشه های برنامه پذیر در توسعه محصولات خود استفاده نمایند. برد همچنین مجهز به ماژول وایفای ESP32 نیز می باشد و از ارتباطات بلوتوث وایفای پشتیبانی می کند.
برد اج اسپارتان 7 قابلیت اتصال به پورت ها و لوازم جانبی های متعددی من جمله سنسورهای شتاب سنج ، مبدل های آنالوگ به دیجیتال 8 بیتی، پورت های مینی HDMI، پورت C، پورت ارتباطی دوربین، وای فای 2.4 گیگاهرتزی، ارتباط بلوتوث می باشد. وجود قابلیت های متعدد سبب شده تا این برد FPGA جذابیت زیادی در بین کاربران آن شود.

کاربرد برد توسعه اسپارتان اج با FPGA و ESP32:

  1. اینترنت اشیا
  2. پردازش تصویر
  3. ردیابی اشیا
  4. شناسایی رنگ و اشکال

مشخصات برد توسعه اسپارتان اج با FPGA و ESP32:

  1. ولتاژ ورودی: 5 ولت
  2. FPGA آی سی: Spartan-7 XC7S15
  3. Logic Cells: 12,800
  4. فلیپ فلاپ های CLB: 16,000
  5. تعدا تقسیم بندی DSP : 20
  6. چیپ وایرلس: Espressif ESP32-D0WDQ6
  7. وای فای: 802.11 b/g/n 2.4GHz
  8. بلوتوث: 4.1 with BLE
  9. پورت ویدیو: Mini HDMI
  10. پین های FPGA : 10 پین هدر 10تایی
  11. پین های آردوینو: پین هدر 32 تایی
  12. سنسورهای ژیروسکوپ و شتاب سنج: 6محوره LSM6DS3TR
  13. مبدل آنالوگ به دیجیتال: ADC1173 هشت بیتی
  14. ال ای دی: 2 عدد تکی و 2 عدد RGB
  15. دارای کانکتور USB

مستندات:
دیتاشیت partan-7 FPGA
دیتاشیت ماژول ESP32


Description:

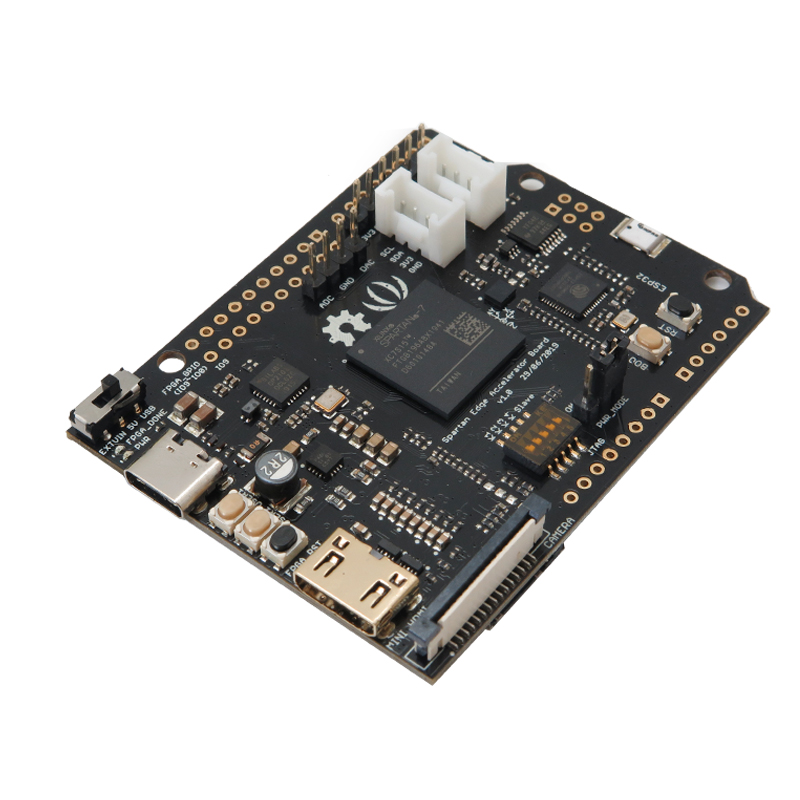

Spartan® Edge Accelerator Board is a Xilinx Spartan Field Programmable Gate Array (FPGA) Development Board in the Arduino UNO shield form factor. The Spartan Edge Accelerator Board is built around Xilinx Spartan-7 XC7S15 FPGA, which is a cost-effect but powerful FPGA chip. When it comes to Arduino FPGA, the first mover Arduino MKR Vidor 4000 was always mentioned. Compared with the official Arduino MKR Vidor 4000, the Spartan Edge Accelerator Board has a similar performance, but the price is less than half! Spartan Edge Accelerator Board can run at up to 100Mhz clock speed and offers 12.8K logic cells, 360Kb block RAM. Besides we breakout 10 user-programmable I/O pins of XC7S15, you can configure them as PWM, I2C, I2S, UART, SPI, etc.
The Spartan includes the Espressif Systems ESP32 Wireless SoC (System on Chip) for 2.4GHz Wi-Fi® and BLUETOOTH® 4.1 connectivity. The Spartan also features a wide range of peripherals and interfaces, including an 8-bit ADC (Analog to Digital Converter), a 6-axis accelerometer, two RGB LEDs, a Mini HDMI interface, a CSI camera interface, and two Grove interfaces.
ESP32 supports 802.11 b/g/n 2.4GH z Wi-Fi as well as Bluetooth 4.1 with BLE. Just a single board to enable your Arduino with FPGA and Wireless function.

XILINX FPGA SPARTAN7 EDGE Development Board Application:
IoT
Color recognition
object tracking case
Image Processing

Features:
Connector: USB Type C 5V
FPGA: Xilinx Spartan-7 XC7S15
Logic cells: 12800
DSP Slices: 20
Block RAM: 360KB
CLB Flip flops:   16000
Wi-Fi: 802.11 b / g / n 2.4GHz
Bluetooth: 4.1 BLE
Storage: SPI flash, Micro SD card slot
Video Output: Mini HDMI (Type C)
Video Input: CSI Camera Interface with support for OV5640 sensor
Sensors: 6-axis accelerometer and gyroscope
micro Switches: Power switch, 2x ESP32 buttons, 3x FPGA buttons, 2x user LEDs, 2x user RGB LEDs, DIP switch, power selection jumper
Expansion: Arduino UNO headers (5V), FPGA I / O header, DAC output and ADC input header (via 8-bit ADC1173 chip), 2x Grove connectors (I2C and digital I/O)
