دوربین 2 مگا پیکسل OV2640

دوربین 2 مگا پیکسل OV2640

دوربین 2 مگاپیکسل OV2640 به راحتی بابردهای آردوینو ، رزبری و … می توان از آن استفاده کرد. دارای رزولوشن UXGA 1600x 1200 در سرعت ۱۵ fps است و فرمت SVGA و هم فرمت CIF را پشتیبانی میکند. ۳۰ فریم در ثانیه سرعت آن در SVGA و ۶۰ فریم در ثانیه سرعت آن در CIF است. ماژول دوربین از تغذیه 5 ولت پشتیبانی کرده و توسط پروتکل SCCB می تواند با سایر دستگاه ها ارتباط داشته باشد. این پروتکل با پروتکل مرسوم I2C سازگار است پس می توانید به  راحتی آن را در مدارات خود استفاده کنید. دوربین 2 مگاپیکسل OV2640دارای نمونه کدهای راه اندازی با میکروکنترلرهای STM32 نیز می باشد و به دلیل دارا بودن حساسیت بالا، با کمی تغییرات می توانید آن را برای سایر پلتفرم های کنترلی نیز بکار بگیرید.

کاربرد دوربین 2 مگاپیکسل OV2640:
کاربردهای بینایی AI
depth vision
stereo vision
محیط های کم نور

مشخصات:
تغذیه: 5ولتی
جریان مصرفی: در حالت انجام کار: 70 میلی آمپر
در حالت ریست: 20 میلی آمپر
رزولوشن: 2 مگاپیکسلی

دارای لنز 68 درجه

سرعت فرمت های پشتیبانی
1600 x 1200 at 15 fps
- 1280 x 1024 at 15 fps
- 800 x 600 at 30 fps
- 352 × 288 at 60 fps

پشتیبانی از فرمت های :
RAW, YUV, RGB and JPEG

رابط های کاربری:
SPI و I2C
مجهز به پورت ارتباطی ویدیو
سازگار با TTL 3.3 ولتی
قابلیت راه اندازی با میکروکنترلرهای STM32,FPGA,DSP,Arduino

Description:

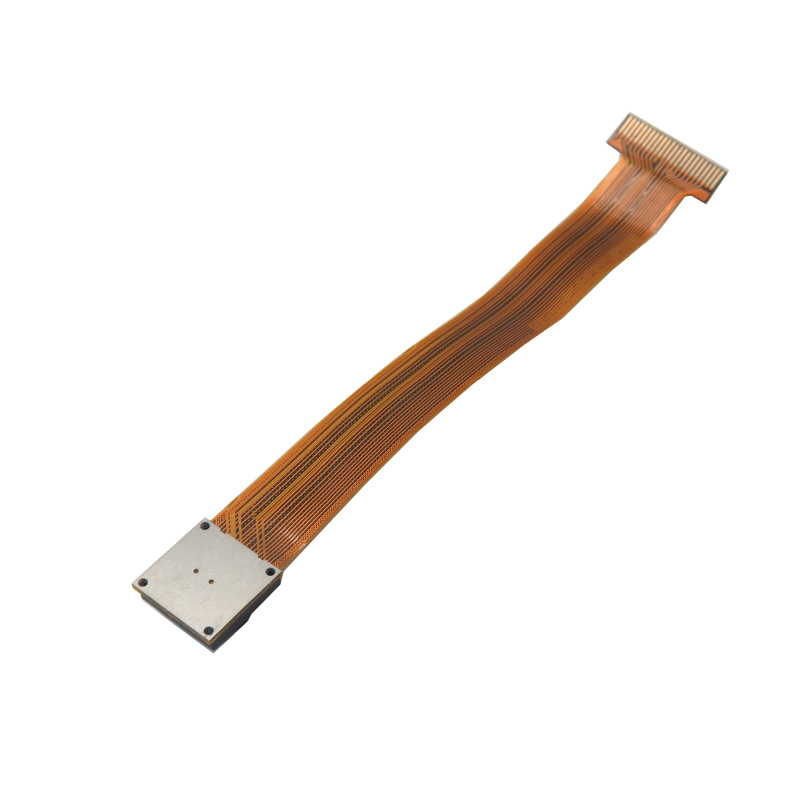

Miniature camera module based on an Omni vision OV2640 sensor with a non-interchangeable lens. This camera communicates with an Arduino type microcontroller via the SPI and I2C interfaces.
This camera incorporates a 2 megapixel CMOS sensor to obtain images of 1600 x 1200 pixels and videos at 15 images / sec. It is delivered with connection cords.
This module can be plugged directly into the Arduino ArduCAM B0074 shield or the ArduCAM ESP8266 UNO B0082 board.

OV2640 2M Camera Application:
AI vision application
Depth vision
Stereo Vision
Dim

Features:
Power supply: 5 DC
Consumption:
- 70 mA in use
- 20 mA at rest
Resolution: 2 Megapixels
Sensor: Omnivision OV2640

color : 68 degree tens

Supported video formats:
- 1600 x 1200 at 15 fps
- 1280 x 1024 at 15 fps
- 800 x 600 at 30 fps
- 352 × 288 at 60 fps

Supported photo formats:
RAW, YUV, RGB and JPEG

Interfaces:
- I2C for sensor configuration
- SPI for commands and data flow (4 MB / sec)
Digital Video Port interface, 3.3V LVTTL compatible
20pin 2.54mm(0.1") pin header connector
Easy integrate with STM32,FPGA,DSP,Arduino etc.
