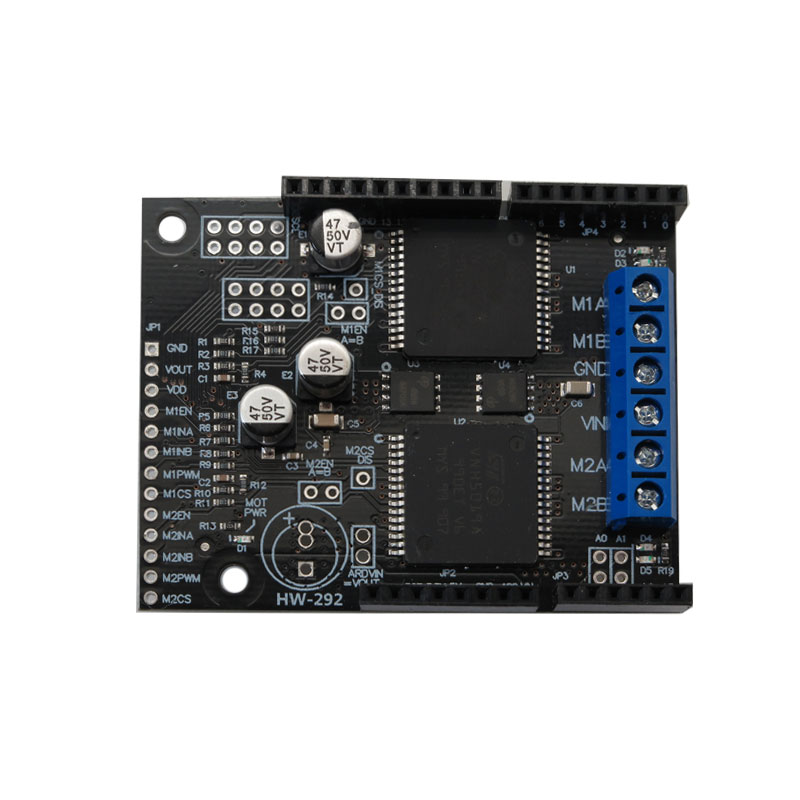

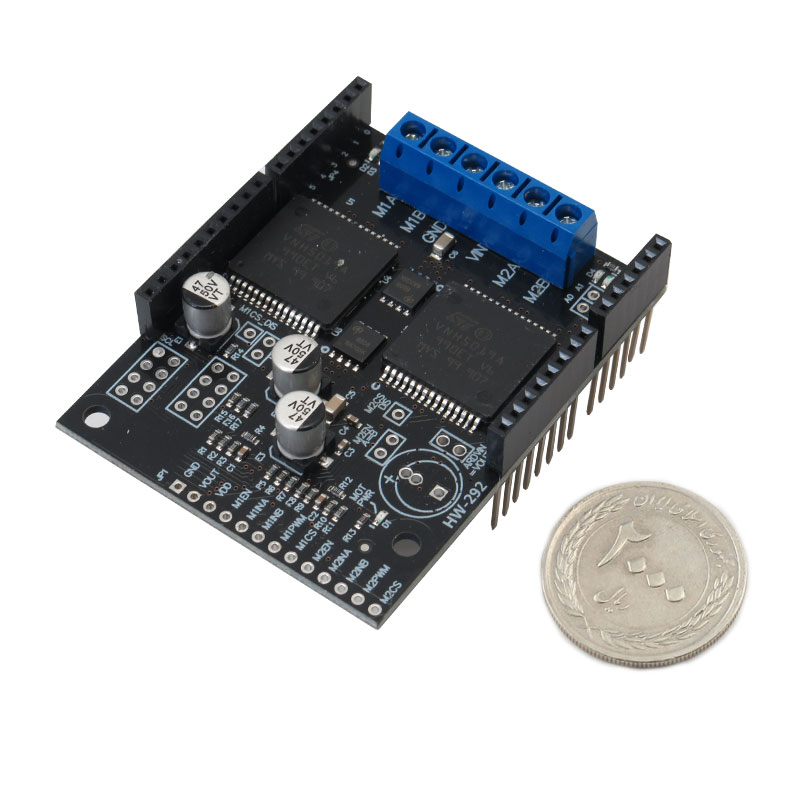

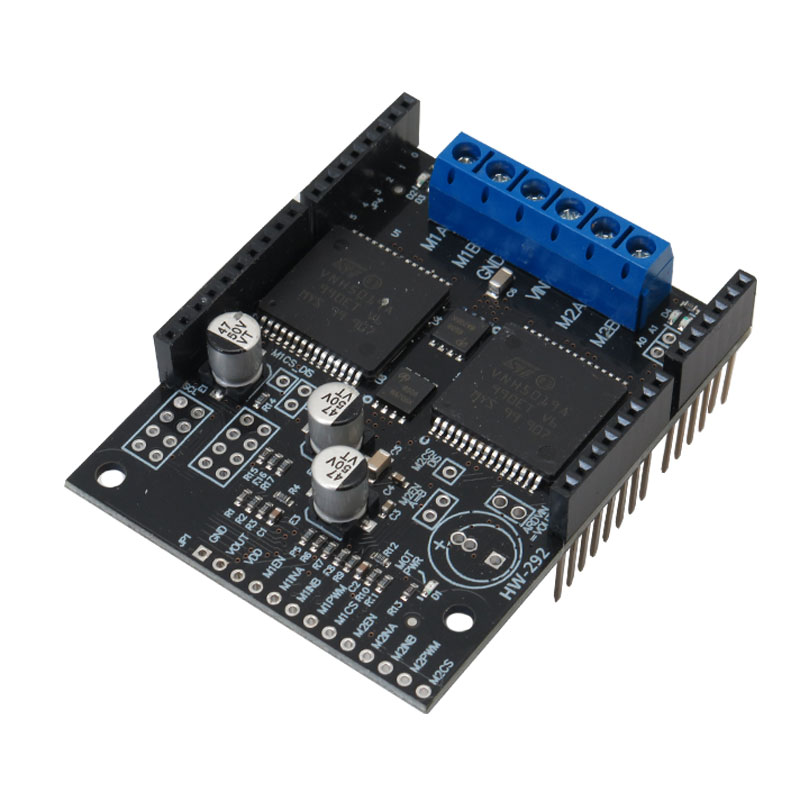

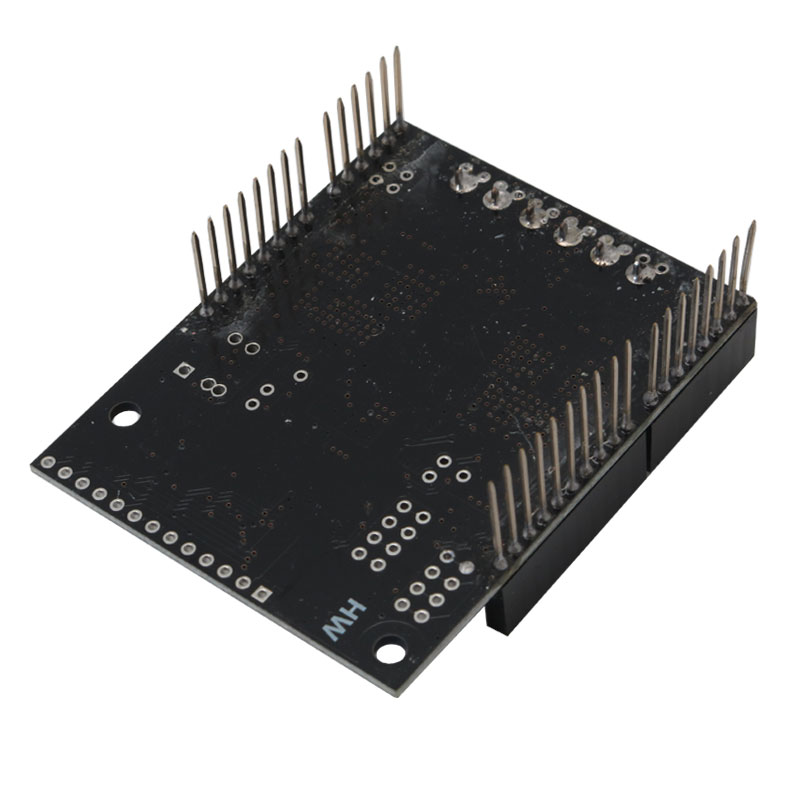

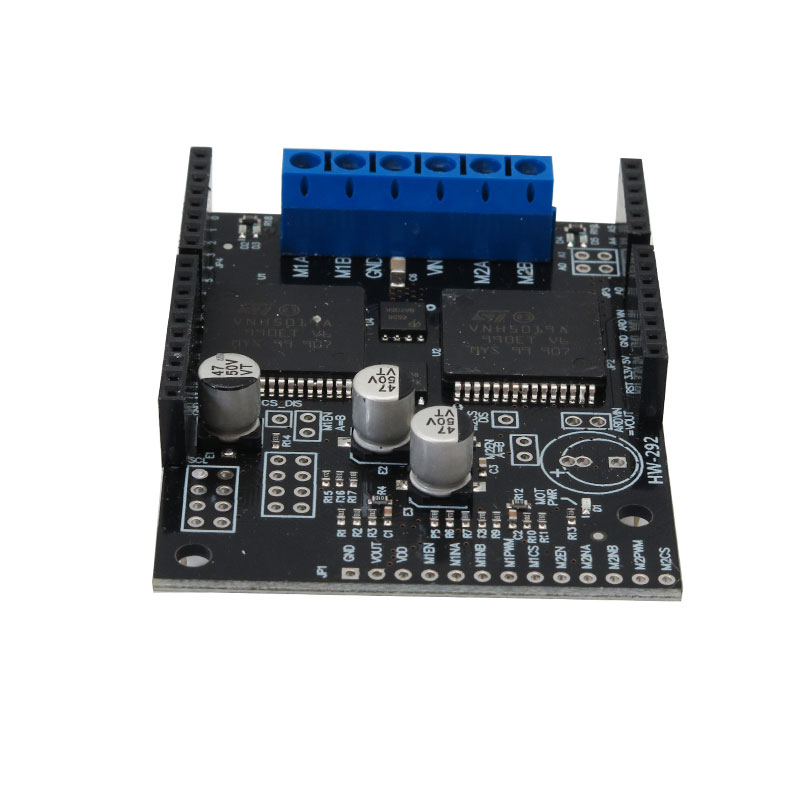

درایور موتور دوبل VNH5019 جریان بالا
درایور موتور DC دو کاناله VNH5019 یک درایور با ولتاژکاری 5.5 تا 24 ولت و
جریان خروجی 12 آمپر (ماکزیمم جریان 30 آمپر) بوده که برای بردهای آردوینو
UNO R3 با تراشه VNH5019 مناسب می‌باشد. این ماژول با ورودی 3 ولت سازگاری
دارد و بیشترین فرکانس PWM آن 20 کیلوهرتز بوده که در موتورهای بی‌صدا و
اولتراسونیک کاربرد دارد. زمانی که هیچ موتوری متصل نباشد، نشانگر LED روشن
می‌شود که وضعیت خروجی را نشان می‌دهد.
ماژول درایور دوبل VNH5019 با
قطعات SMD ساخته شده و قابلیت حفاظت در برابر جریان بالا و درجه حرارت بالا
را دارد که به راحتی با بردهای پردازنده ارتباط برقرار می کند.
کاربرد درایور موتور DC دو کاناله VNH5019:
- پروژه های آردوینو
- اینترنت اشیا
- رباتیک
مشخصات ماژول درایور دوبل VNH5019:
- ولتاژ کاری: 5.5V~24V
- جریان خروجی: 12 آمپر
- سازگار با ولتاژ 3 ولت
- فرکانس PWM: 20 کیلوهرتز
- محافظت از ولتاژ معکوس ورودی
- چیپ درایور: VNH5019
- جنس ماژول: ABS
- تعداد کانال خروجی: 2
- وزن: 20 گرم
- ابعاد: 65 * 50 * 11 میلی متر
مستندات:
عملکرد VNH5019-DRIVER
Description:
This is a high power dc
motor driver based on VNH5019 chip from ST. Its dual robust VNH5019
motor drivers operate from 5.5 to 24 V and can deliver a continuous 12 A
(30 A peak) per motor, or a continuous 24 A (60 A peak) to a single
motor connected to both channels.
This powerful driver is easy to use
with Arduino or any other microcontroller. The motor driver also have
thermal shutdown capability for protection of overheating, it also have
current sensing and overvoltage protection.
The entire board uses
SMD surface mounted components, with the features of small size and
light weight, which can easily control two bi-directional and high-power
DC motors through the for Arduino control. Onboard with pull-up
resistors, protective resistance and reverse battery protection of FET,
the shield is by default IO interface, easy to use, furthermore, its
performance and power are greatly beyond the L298 series driver used by
beginners.
The motor indicator LED light can indicate the output status when there is no motor connection.
Two bidirectional high power DC motors can be easily controlled.
VNH5019 Dual Channel Motor Driver Application:
IOT Projects
Robotic
Arduino Projects
Features:
Working voltage 5.5V~24V
Output current: 12A Working current (maximum current can reach 30A)
Compatible with 3V input
PWM frequency is up to 20Khz, which can drive ultrasonic and silent motors
The current sensor outputs proportionally according to the motor current (140mV/A, and only works when the H-bridge is driven)
Protection function:
reverse voltage protection -16V
input voltage 41V, no damage to
over-voltage protection
Over voltage shutdown
Current sensing available
Drive chip: VNH5019
Material: ABS
Channel: 2
Weight: 20g
Size: 65 * 50 * 11mm
upper and lower bridge thermal shutdown
