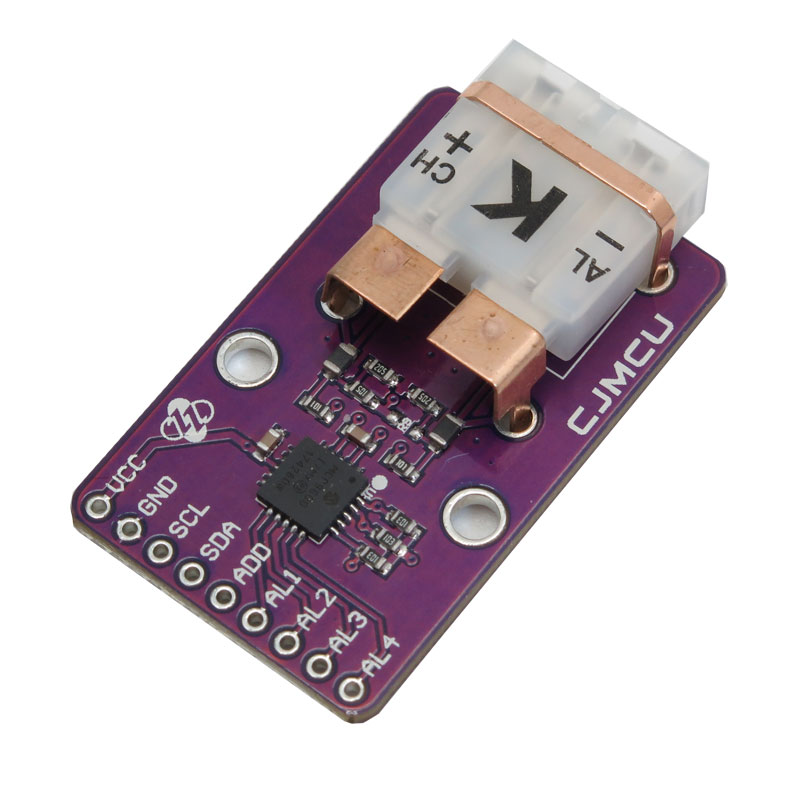

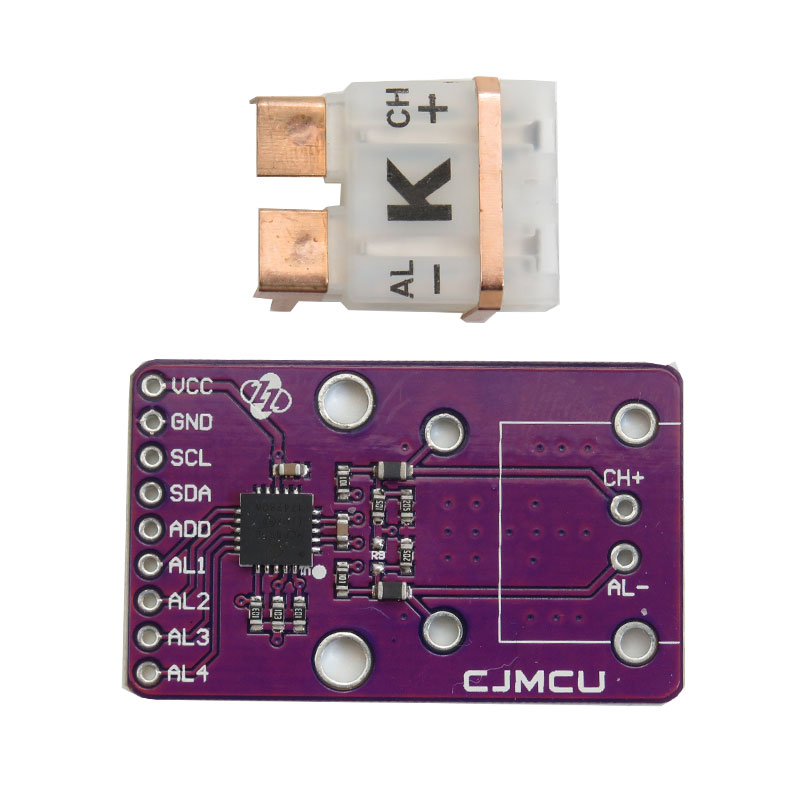

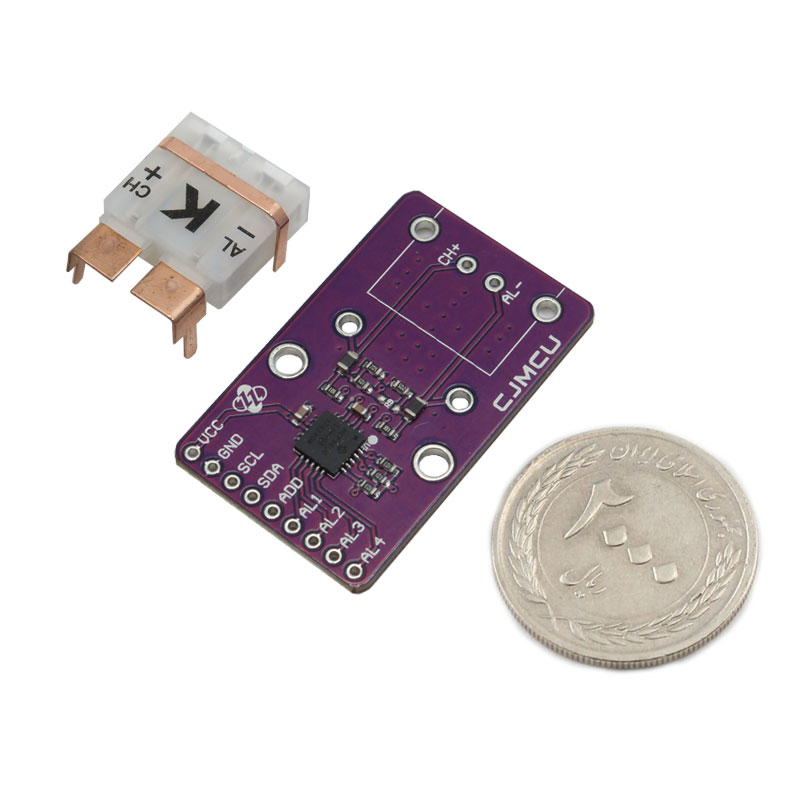

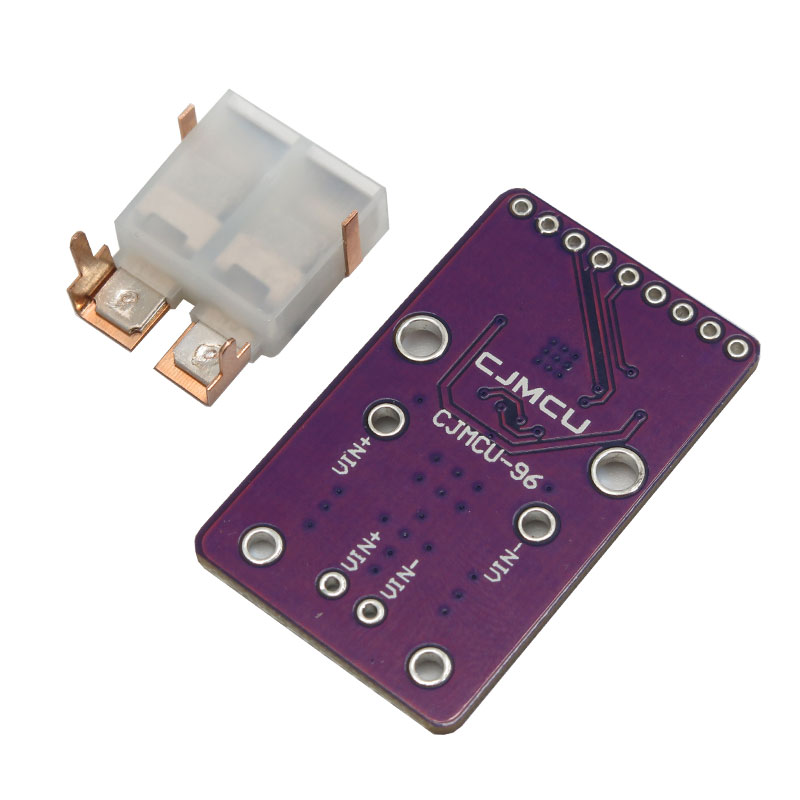

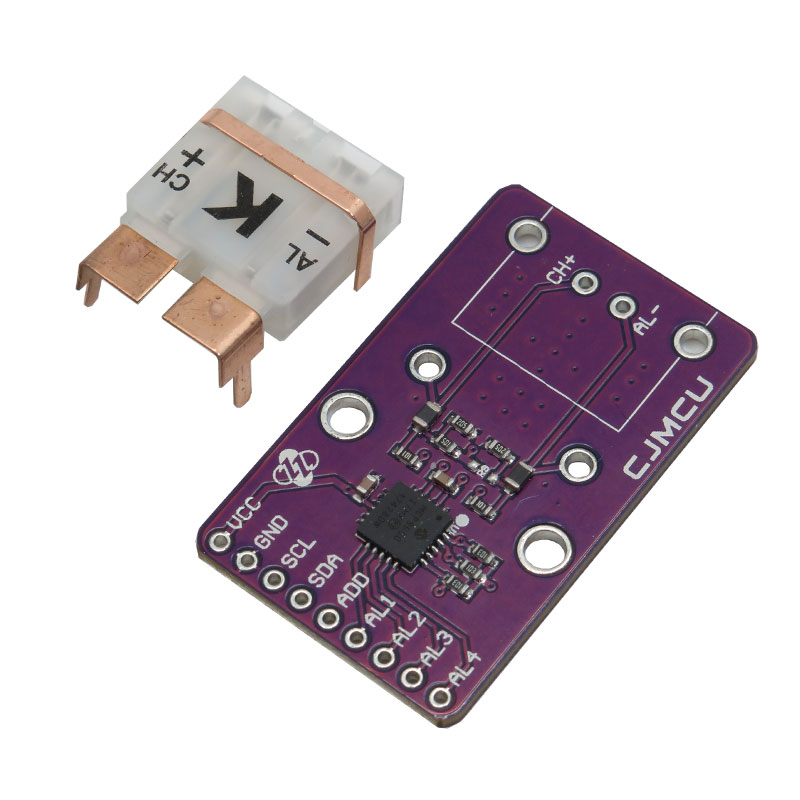

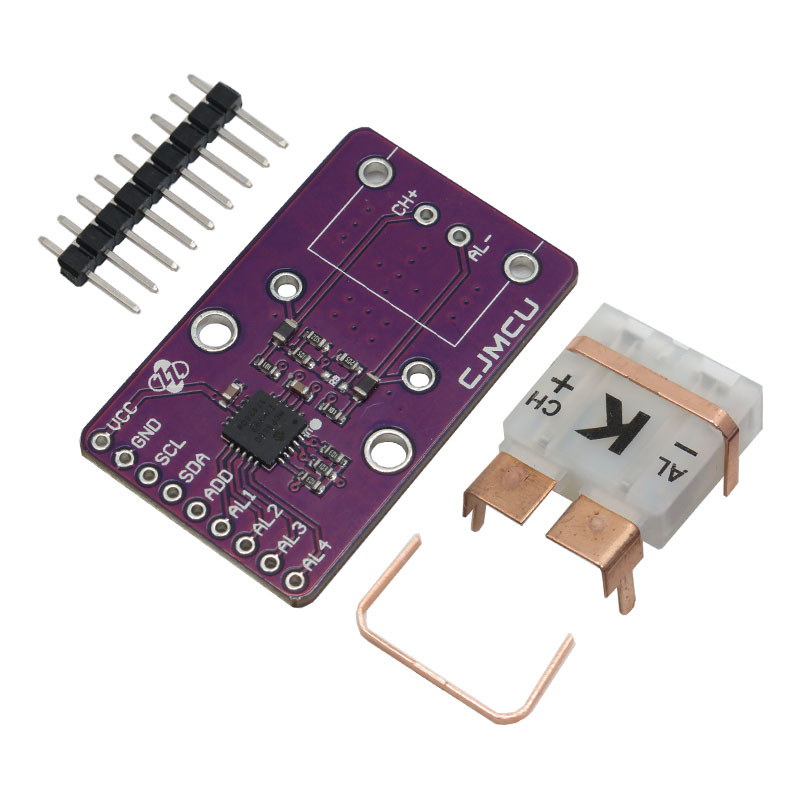

کانورتر ترموکوپل نوع K مدل MCP9600 محصول CJMCU
کانورتر یا مبدل ترموکوپل MCP9600 نوع K Type یک ماژول مبدل دما با جبران ساز دمای نقطه اتصال است که از 8 نوع ترموکوپل K, J, T, N, S, E, B و R پشتیبانی می کند و به کاربر اجازه می دهد تا رجیسترهای خروجی را برنامه ریزی کند و با توجه به انعطاف پذیری ماژول از آن در کاربردهای دمایی استفاده کرد.
رجیسترهای ماژول k-type MCP9600 به کاربر اجازه می دهد تا در حالت مد توان پایین کار کند و در سیستم هایی با انرژی پایین کار کند.
توسط 4 پین به نام های AL1, AL2, AL3 و AL4 و تعریف پیکربندی مناسب می توان 4 خروجی به زون های مختلف سیستم وصل کرد و وضعیت خروجی هر یک را کنترل کرد و از این حالت در سیستم های مجهز به میکروکنترلر باید استفاده کرد.
کاربرد مبدل ترموکوپل K Type به دیجیتال مدل MCP9600:
- مدیریت دمای پتروشیمی
- تجهیزات اندازه گیری قابل حمل
- تجهیزات صنعتی
- رک های تشخیص دما
- مانیتور حرارت انجین
مشخصات مبدل ترموکوپل K Type به دیجیتال مدل MCP9600:
- پشتیبانی از انواع ترموکوپل K, J, T, N, S, E, B, and R
- دقت دمای اندازه گیری +-1.5 درجه سانتی گراد
- دمای عملیاتی: 0 تا 85 درجه سانتی گراد
- رزولوشن دمای اندازه گیری اتصال سرد و گرم: 0.0625°C
- 4 خروجی آلارم قابل برنامه ریزی
- توان پایین
- اینترفیس ارتباطی دو سیمه I2C
- نمونه برداری 1 تا 128 سمپل
- محدوده ولتاژ کاری: 2.7 تا 7.5 ولت
- جریان عملیاتی: 500 میکروآمپر
- جریان حالت شات دون: 2 میکرو آمپر
مستندات:
عملکرد k-type MCP9600
دیتاشیت ترموکوپل MCP9600
The temperature alert limits have multiple user-programmable configurations, such as alert polarity as either an active-low or active-high push-pull output, and output function as a Comparator mode (useful for thermostat-type operation) or Interrupt mode for microprocessor-based systems.
In addition, the alerts can detect either a rising or a falling temperature with up to ±225°C hysteresis. This sensor uses an industry standard 2-wire, I2C compatible serial interface and supports up to eight devices per bus by setting the device address using the ADDR pin.
