برد آردوینو R3 UNO پلاس CH340

ARDUINO-CH340

7690-295-12019

396,000 تومان
کالا موجود است
موجودی انبار : 1 عدد


خرید کالا


علاقه مندان : -
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 1 نفر

قدمت : 1 سال و 11 روز
وزن : 0 گرم

کل فروش : 9 عدد
تعداد سفارش ها : 8 سفارش

هنوز هیچ رایی ثبت نشده است

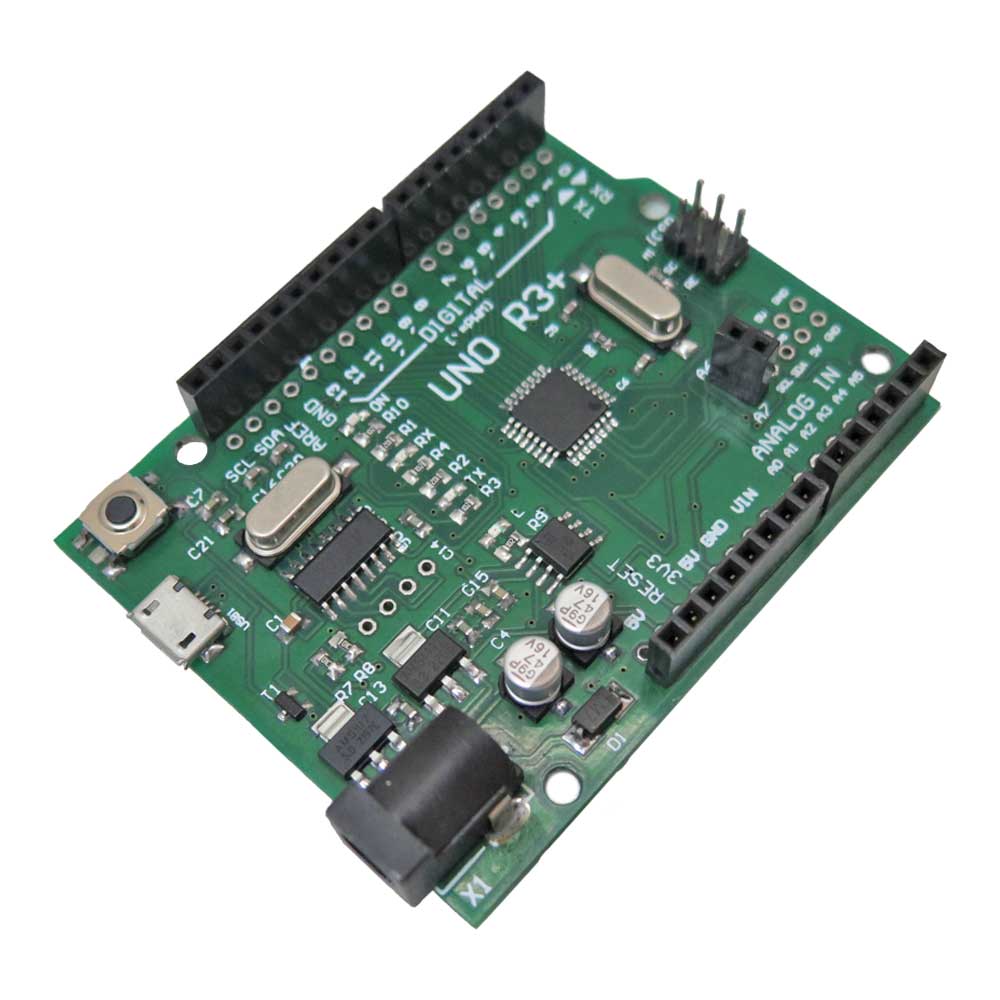

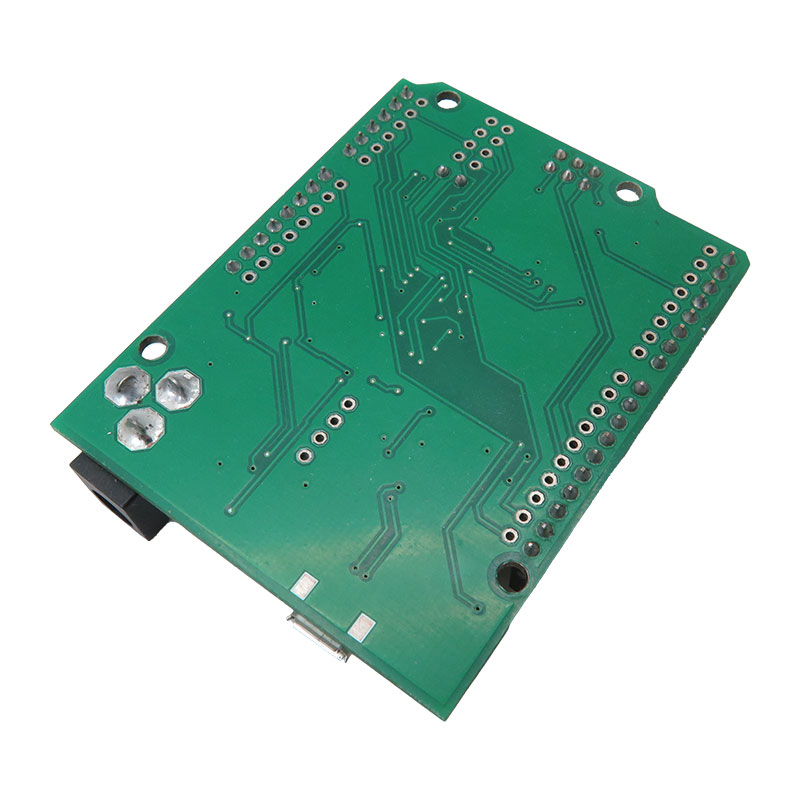

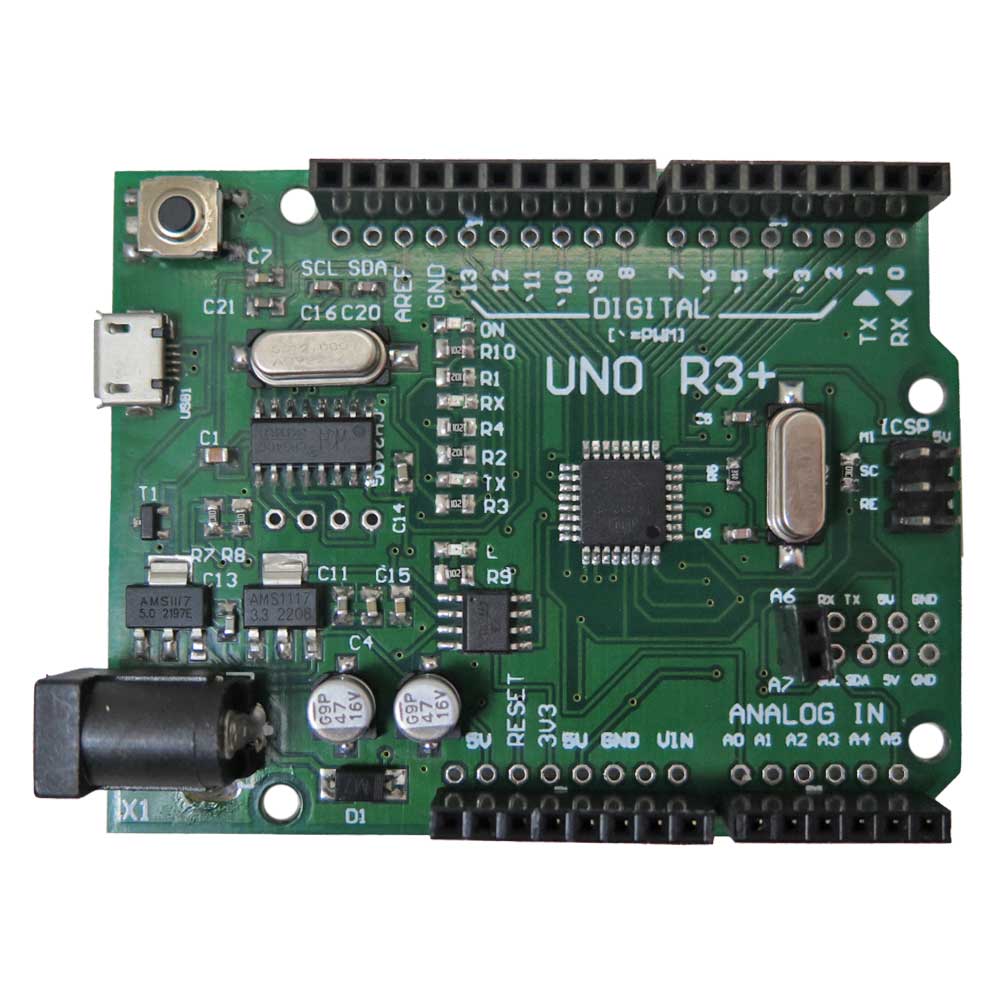

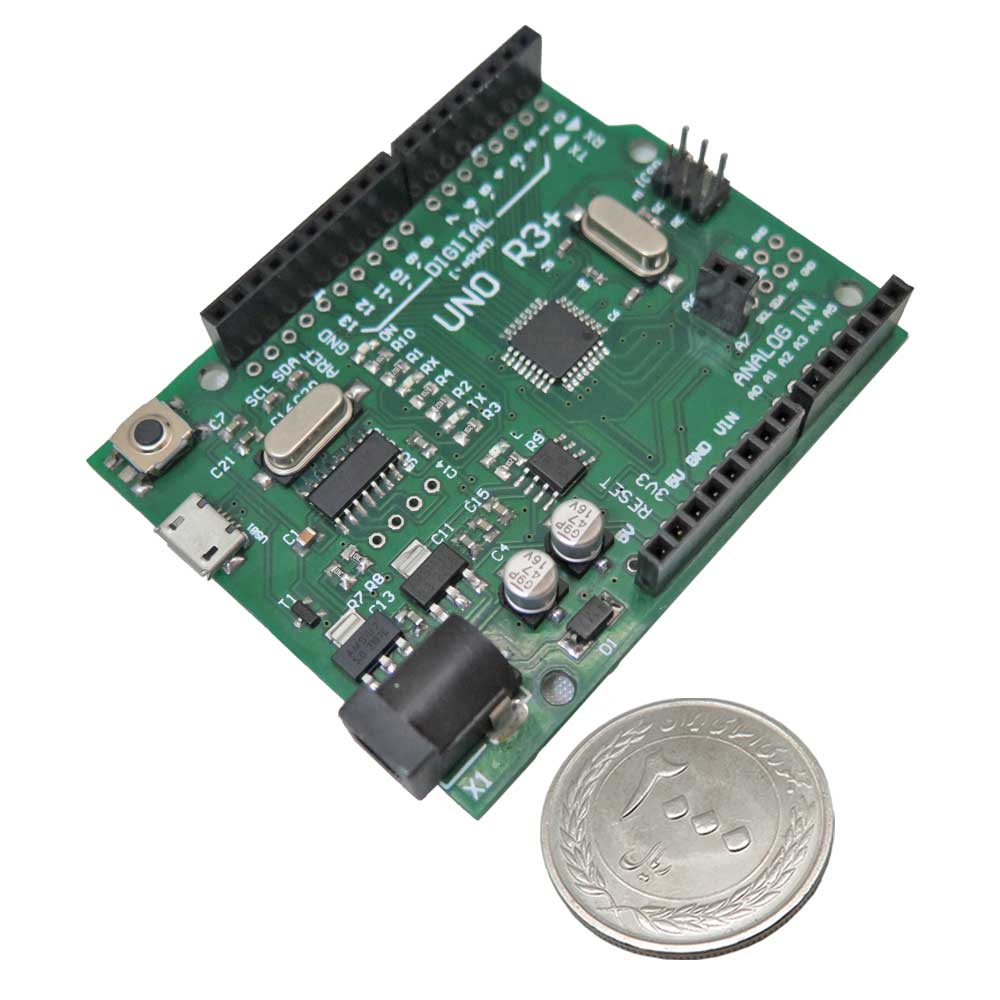

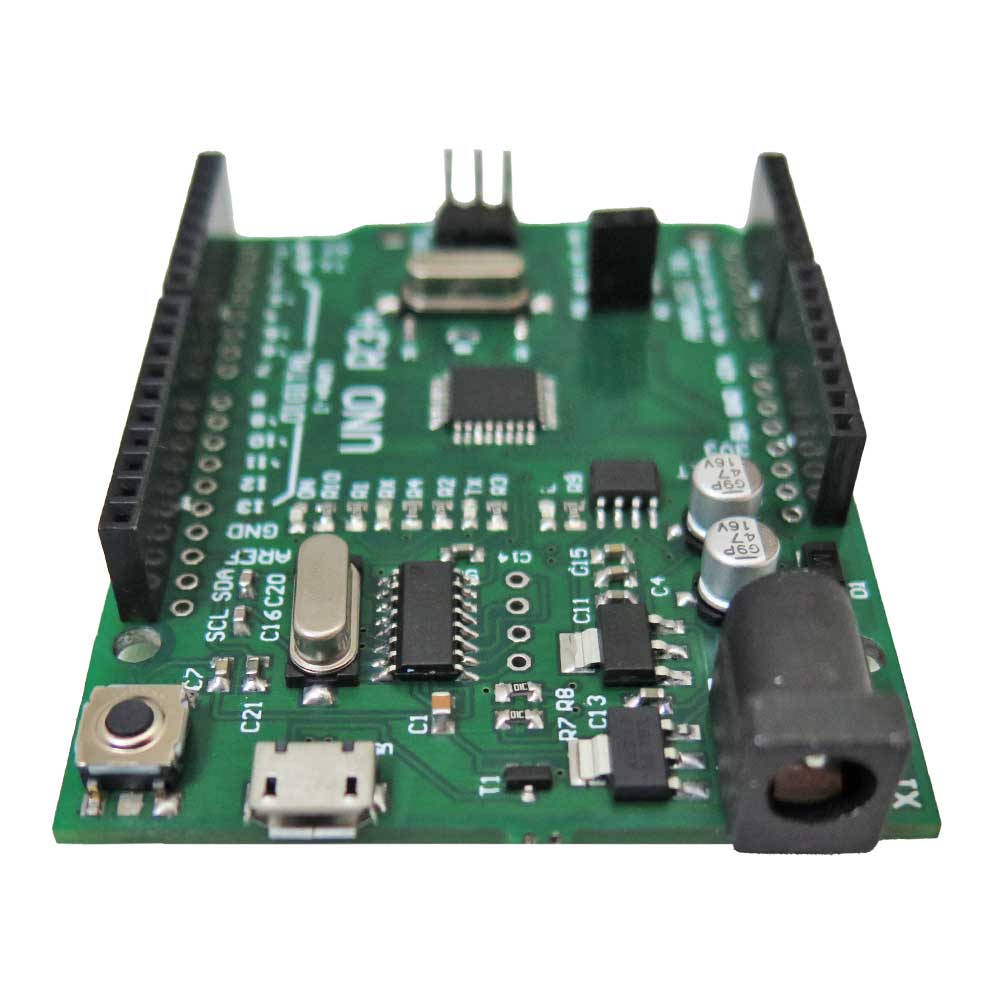

برد آردوینو UNO R3+ CH340
این محصول از سمت کاربران آفتاب رایانه تامین میگردد و تولید ایران می باشد.


برد آردوینو UNO R3+ CH340 یک برد پردازنده با میکروکنترلر ATmega328P می باشد . این برد آردوینو UNO مشابه با برد آردوینو UNO R3 است و بجای پردازنده ATmega328P از ATmega328P-au استفاده شده که این پردازنده خلاف پردازنده برد آردوینو UNO R3 ، به صورت SMD و با پکیج TQFP بر روی برد مونتاژ شده و به همین علت این برد آردوینو UNO را با نام بردUNO SMD نیز میشناسند . امکاناتی مانند سوکت منبع تغذیه ، داشتن 14 پایه ورودی و خروجی دیجیتال ، LEDهای نمایانگر وضعیت برد، دکمه ریست ، کلاک 16 مگاهرتزی ، امکان تغذیه از طریق باتری و آداپتور و وجود رگولاتور 3.3 ولتی از جمله مزایای برد آردوینو UNO می باشد . اما تفاوت اساسی این برد با برد آردوینو UNO R3 استفاده از مبدل CH340 برای ارتباط سریال روی برد می باشد که به همین علت ، این برد را با عنوان برد آردوینو UNO CH340 می شناسند .
برد آردوینو UNO با تراشه CH340 از کلیه نرم افزارها ، شیلد و ماژول های سازگار با بردهای آردوینو پشتیبانی می کند و جهت راه اندازی برد ، نیاز به نصب درایور CH340 دارد .


هشدار : حداکثر ولتاژ ورودی بردهای آردوینو غیر اورجینال 9 ولت می باشد در صورت اعمال ولتاژ 12 ولت ( با وجود ذکر شده در دیتاشیت ) برد دچار آسیب می گردد .


ضمناً گارانتی تعویض و تعمیر بمدت یک سال بجز چیپ اصلی وجود دارد.


کاربرد آردوینوUNO :

  1. پروژه و مدارات الکترونیکی
  2. مدارات کنترل کننده شرایط محیط

مشخصات آردوینوUNO :

  1. میکروکنترلر : ATmega328
  2. پورت : MicroUSB
  3. پین ورودی آنالوگ : 8 کارکرد
  4. ولتاژ : 5 ولت
  5. ولتاژ ورودی : 7-12 ولت
  6. پین ورودی / خروجی دیجیتال : 14 عدد (از این تعداد 6 عدد خروجی PWM را ارائه می دهند)
  7. جریان DC در هر پایه ورودی / خروجی : 40 میلی آمپر
  8. جریان DC برای پایه 3.3 ولت : 50 میلی آمپر
  9. حافظه فلش : 32 کیلوبایت ( ATmega328 ) که 0.5 کیلوبایت آن توسط بوت لودر استفاده می شود
  10. سرعت ساعت : 16 مگاهرتز
  11. SRAM : 2 KB
  12. EEPROM : 1 KB

مستندات:
دیتا شیت ARDUINO UNO R3+CH340G


Descriptions:
Arduino UNO board is a processor board with ATmega328P microcontroller. This Arduino UNO board is similar to the Arduino UNO R3 board, and instead of the ATmega328P processor, ATmega328P-au is used, which unlike the Arduino UNO R3 board processor, is assembled on the board in SMD form and with a TQFP package, and for this reason, this Arduino board UNO is also known as UNO SMD. Facilities such as a power supply socket, having 14 digital input and output pins, LEDs representing the status of the board, a reset button, a 16 MHz clock, the possibility of feeding through a battery and adapter, and the presence of a 3.3 V regulator are among the advantages of the Arduino UNO board. But the main difference between this board and the Arduino UNO R3 board is the use of the CH340 converter for serial communication on the board, which is why this board is known as the Arduino UNO CH340 board.
The Arduino UNO board with the CH340 chip supports all software, shields and modules compatible with Arduino boards and requires the installation of the CH340 driver to start the board.
Warning: the maximum input voltage of non-original Arduino boards is 9 volts, if a voltage of 12 volts is applied (despite what is mentioned in the data sheet), the board will be damaged.

Application:
Project and electronic circuits
Circuits controlling environmental conditions

Specifications:
Microcontroller: ATmega328
Port: MicroUSB
Analog input pin: 8 functions
Voltage: 5 volts
Input voltage: 7-12 volts
Digital input/output pins: 14 (of which 6 provide PWM output)
DC current per I/O pin: 40mA DC current for 3.3V pin: 50mA
Flash memory: 32 KB (ATmega328), of which 0.5 KB is used by the bootloader.
SRAM: 2KB (ATmega328)
EEPROM: 1KB (ATmega328)
Clock speed: 16 MHz
